Gerador de sinal ultrassônico

Descrição do produto:

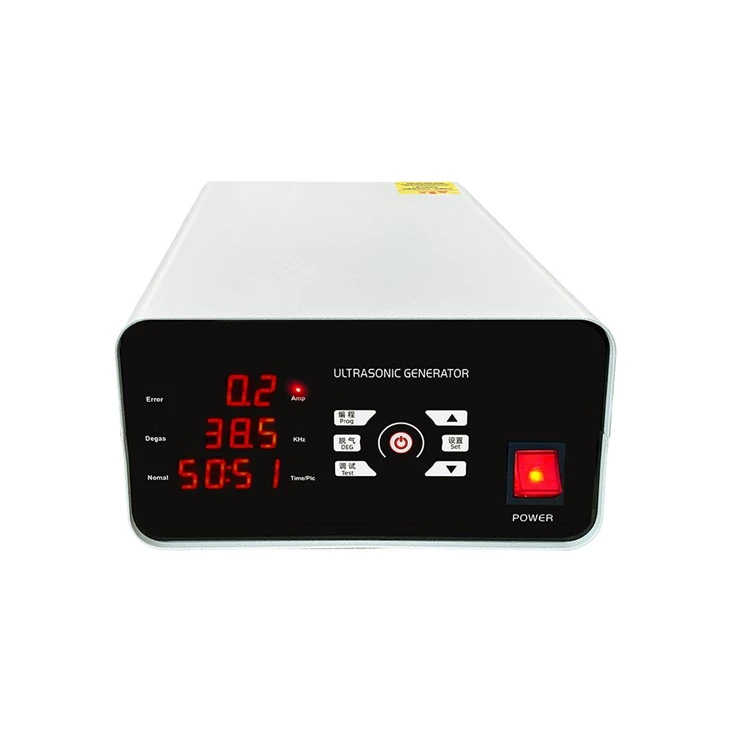

O Gerador de Sinal Ultrassônico JYD-760H, fabricado pela Jiayuanda, oferece uma variedade de recursos avançados para limpeza ultrassônica precisa e eficiente. Por meio do prático botão Debugging em seu painel, o gerador pode combinar a corrente apropriada com base nos requisitos de energia em tempo real da placa de vibração. Isso garante desempenho e compatibilidade ideais.

Tanto a corrente quanto a frequência do gerador ultrassônico são totalmente ajustáveis, fornecendo aos usuários a máxima flexibilidade em seus processos de limpeza. O gerador também ostenta um display digital, que mostra claramente o tempo, a corrente e a frequência para monitoramento sem esforço.

Um dos recursos de destaque do JYD-760H é sua saída de potência constante. Isso garante uma entrega de potência consistente durante todo o ciclo de limpeza, levando a resultados de limpeza mais uniformes e completos. Além disso, o gerador vem com interfaces de comunicação RS485 e PLC, permitindo integração perfeita com vários sistemas de controle.

No geral, o gerador de sinal ultrassônico JYD-760H da Jiayuanda oferece uma poderosa combinação de precisão, flexibilidade e confiabilidade, tornando-o a escolha ideal para uma ampla gama de aplicações de limpeza ultrassônica.

Principais características:

▶ Corrente e frequência inteligentes: O gerador adota depuração automática, sem a necessidade de abrir a tampa. Basta definir os parâmetros necessários no painel para ajustar automaticamente a corrente e a frequência;

▶ Vários modos de trabalho: desgaseificação + limpeza por pulso + limpeza convencional, os usuários podem escolher o método de limpeza apropriado de acordo com suas necessidades;
▶ Função de desgaseificação: Esta função ativa intermitentemente o ultrassom para espremer pequenas bolhas na solução de limpeza e melhorar a eficácia da limpeza ultrassônica;

▶ Potência de acionamento: potência de saída constante, mantendo a potência de saída constante;
▶ Método de controle: controle PLC, controle RS485;
▶ Projeto anticorrosão: O gerador adota projeto anticorrosão ao mesmo tempo em que considera o projeto de dissipação de calor;
▶ Conceito de design: A máquina é pequena em tamanho e leve, com uma estrutura interna empilhada, fiação simples e separação de correntes fortes e fracas. Três tubos Nixie permitem mais conteúdo de exibição, incluindo corrente de trabalho, modo de controle, tempo de controle, frequência de trabalho, etc.;
▶ Proteção anormal: proteção integrada contra sobrecorrente, proteção contra superaquecimento, alarme de baixa corrente, alarme de alta corrente;
▶ Alta compatibilidade: O gerador é compatível com placas vibratórias de 20 KHz, 25-40 KHz, 50-53 KHz, 68-80 KHz e 100-130 KHz, e a frequência de saída do gerador pode ser alterada diretamente no painel.

Especificação do gerador de sinal ultrassônico

O desenvolvimento de geradores ultrassônicos
Existem muitos tipos de geradores ultrassônicos, que podem ser divididos em circuitos analógicos e circuitos digitais com base nos diferentes princípios de funcionamento utilizados; De acordo com os diferentes transistores de potência utilizados, eles podem ser divididos em três estágios de desenvolvimento: tipo tubo eletrônico, tipo transistor e tipo circuito integrado analógico.
1- Gerador ultrassônico tipo tubo eletrônico
Existem dois tipos de autoexcitado e autoexcitado, e o autoexcitado pode ser dividido em rastreamento automático de frequência e rastreamento acústico. Já na década de 1950, o tipo de tubo eletrônico já havia sido introduzido, com um tipo de circuito simples e uma grande faixa dinâmica. No entanto, ele tem um grande volume e alto consumo de energia, e agora foi eliminado.
2-gerador ultrassônico tipo transistor
Ele também pode ser dividido em dois estágios: tipo de transistor analógico e tipo de transistor de comutação. O desenvolvimento do tipo de transistor é atribuído à melhoria do nível de dispositivo de alta potência e ao desenvolvimento crescente de rotas tecnológicas. Tipo de transistor analógico, circuito maduro, baixa potência de saída, longa vida útil, baixo custo, amplamente utilizado em aplicações de baixa potência (menos de 200 W). O tipo de transistor de comutação, combinado com o tipo de circuito IC, simplifica o tipo de circuito, com grande potência de saída, tamanho pequeno e baixa potência. Além disso, pode ser facilmente combinado com microprocessadores elétricos, tornando-se a direção de desenvolvimento principal.
3-Gerador ultrassônico tipo circuito integrado analógico
Comparado ao tipo transistor, o gerador ultrassônico do tipo circuito integrado analógico tem duas vantagens óbvias: primeiro, ele reduz muito a tensão de trabalho do transdutor quando o gerador emite baixa potência. Quando o gerador do tipo transistor emite baixa potência, a tensão de trabalho do transdutor atinge 148v, enquanto quando o gerador do tipo circuito integrado analógico emite baixa potência, a tensão de trabalho do transdutor é de apenas 9v. Em segundo lugar, sob o mesmo estado de trabalho, a distorção harmônica dos geradores do tipo circuito integrado analógico é significativamente reduzida em comparação aos geradores do tipo transistor.
Atualmente, geradores ultrassônicos controlados digitalmente também foram introduzidos, marcando um passo significativo em direção ao desenvolvimento de geradores ultrassônicos inteligentes. Aqui, o gerador ultrassônico é fácil de desafiar esquemas de controle e implementar várias novas estratégias de controle por meio de software de programa, que pode atingir armazenamento automático de dados operacionais e diagnóstico automático de falhas.

Para mais detalhes sobre o Gerador de Sinal Ultrassônico, não hesite em entrar em contato conosco!
