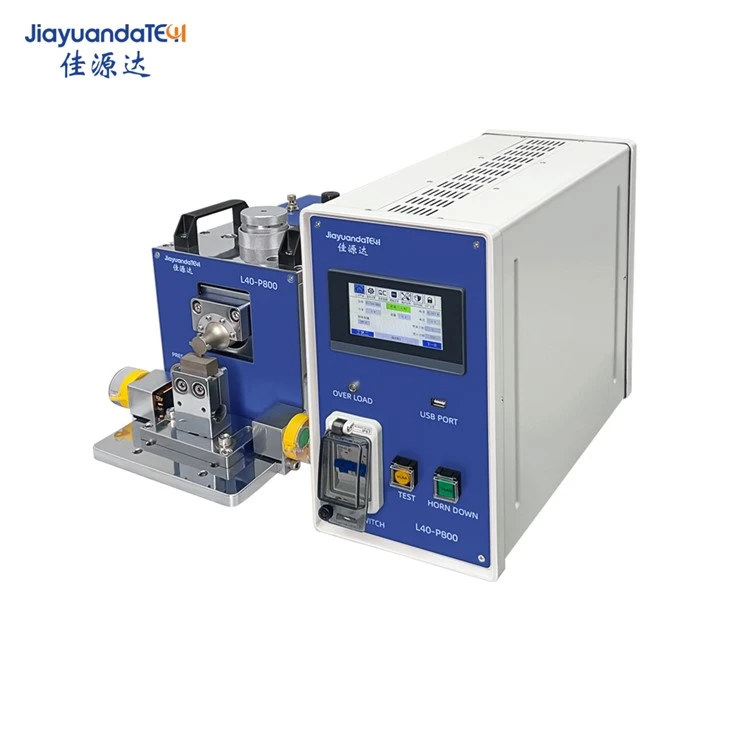

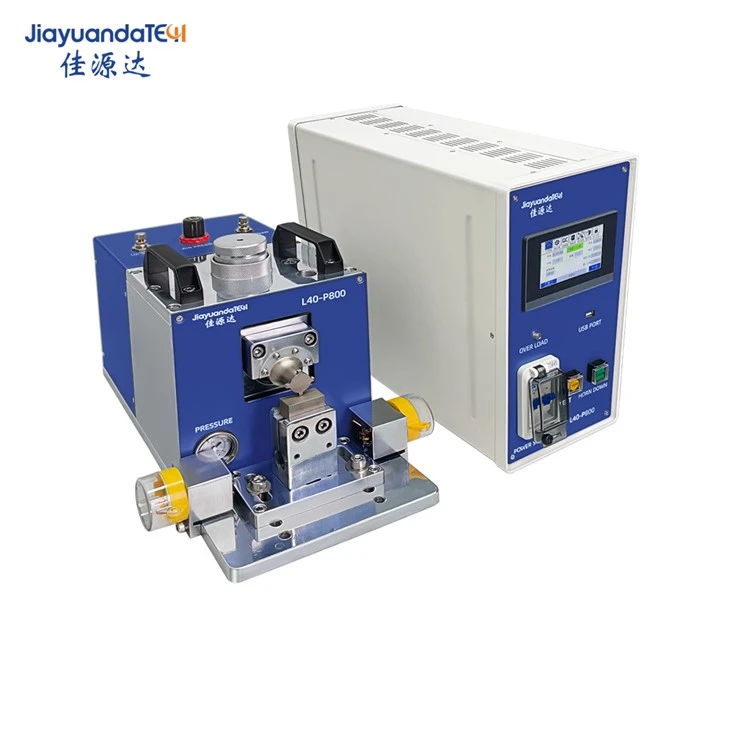

Soldador de célula de bateria ultrassônica
O princípio de funcionamento do soldador de células de bateria ultrassônico é porque há uma certa distância entre os pontos de soldagem, por isso é usado apenas para soldagem de estruturas finas de placa e malhas de metal, peças estruturais de aço reticuladas que não possuem requisitos de aperto.
O soldador de células ultrassônicas de bateria de 20kHz /40kHz é um método de soldagem eficiente e confiável.
Categorias de aplicação de soldagem
(1) A soldagem ultrassônica de folhas de cobre e alumínio usando folha de metal é uma aplicação típica na produção de bateria. A espessura da folha varia de 6um a 0. 3mm, e o número de camadas soldadas varia de dois a 160. Os casos típicos incluem soldagem de orelha de polo de células quadradas, pacotes macios e células cilíndricas
(2) Na soldagem ultrassônica dos terminais, a espessura das placas de metal soldadas entre si podem atingir 3 mm, e os requisitos de resistência da soldagem para este aplicativo são muito mais altos. A soldagem do terminal e do terminal é usada para conectar grandes correntes de carga (3) soldagem por cabo e terminal. Em veículos modernos, cabos e conectores terminais montados por soldagem ultrassônica tornaram-se peças essenciais, com tamanhos de seção transversal a cabo que variam de 6-85 m ² e materiais feitos de cobre e alumínio
Parâmetros
| Modelo de produto | L40-P800 | L20-P2000 | L20-P4500 |
| Fonte de energia | Fase AC220V/AC110V com fase 50Hz | Fase AC220V/AC110V com fase 50Hz | Fase AC220V/AC110V com fase 50Hz |
| Suprimento de ar | Ar comprimido 0. 5-0. 8mpa | Ar comprimido 0. 5-0. 8mpa | Ar comprimido 0. 5-0. 8mpa |
| Poder de pico ultrassônico (W) | 500 | 1200 | 2600 |
| Potência máxima da máquina (W) | 600 | 1500 | 2800 |
| Frequência ultrassônica (KHZ) | 40 | 20 | 20 |
| Tempo (s) máximo de ultrassom | 0.4s | 0.4s | 0.4s |
| Precisão ajustável do (s) tempo (s) do ultrassom | 0.01s | 0.01s | 0.01s |
| Tamanho da encadeamento de conexão de molde ultrassônico | M8*1.25 | 1/2*20Unf | 1/2*20Unf |
| Saída de dados | Pode exportar cada dados de soldagem de uma unidade USB externa | Pode exportar cada dados de soldagem de uma unidade USB externa | Pode exportar cada dados de soldagem de uma unidade USB externa |
| Tamanho superior do molde (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Tamanho inferior do molde | 20 × 20 desmontagem rápida e substituível | 20 × 20 desmontagem rápida e substituível | 20 × 20 desmontagem rápida e substituível |
| Número máximo de camadas de soldagem | 20 camadas de folha de cobre (eletrodo negativo) 20 camadas de folha de alumínio (eletrodo positivo) | 30 camadas de folha de cobre (eletrodo negativo) 30 camadas de folha de alumínio (eletrodo positivo) | 60 camadas de folha de cobre (eletrodo negativo) 60 camadas de folha de alumínio (eletrodo positivo) |
Recursos de soldador de células de bateria ultrassônica
Máquina de soldagem por eletrodo de bateria ultrassônica, máquina de soldagem de eletrodo de bateria de lítio
1. Processo de soldagem sem preenchimento de enchimento e proteção de gás;
2. As peças de soldagem não precisam ser pré-tratadas antes da soldagem (a quantidade adequada de camada de óxido e o isolamento não afetará o efeito de soldagem);
3. Não há respingo de metal ou faísca durante a soldagem. A peça de trabalho não será recozida, sem água fria;
4. Na soldagem de objetos eletricamente condutores, nenhuma resistência ao contato é gerada no local de soldagem;
5. A temperatura da articulação da solda é igual à do material base e não será separada na articulação da solda em alta temperatura;
6. Usado para soldagem à vista (a velocidade de soldagem de 0. 5 segundos/tempo), também pode ser usada para soldagem contínua de costura;
7. grau de soldagem de alto ponto (+-0. 01mm) e pode ser controlado;
8. Cabeça de soldagem feita de aço especial, vida útil longa (1 milhão de vezes);
9. Excelente efeito de mistura de penetração de soldagem para metais diferentes ou semelhantes (como cobre + cobre ou alumínio + cobre);
10. Tamanho pequeno, altamente automático, adequado para linha de montagem ou equipamento automático;
11. Consumo de energia muito baixo (cerca de 1/5 de soldagem de resistência);
12. Alta confiabilidade. Pode garantir a precisão da soldagem detectando tempo, energia, limite e frequência;
13,100% de soldagem do processo, garantia de qualidade;
14. Sistema de pressão vertical (não fã), plano altamente uniforme após soldagem, ajuste simples.
