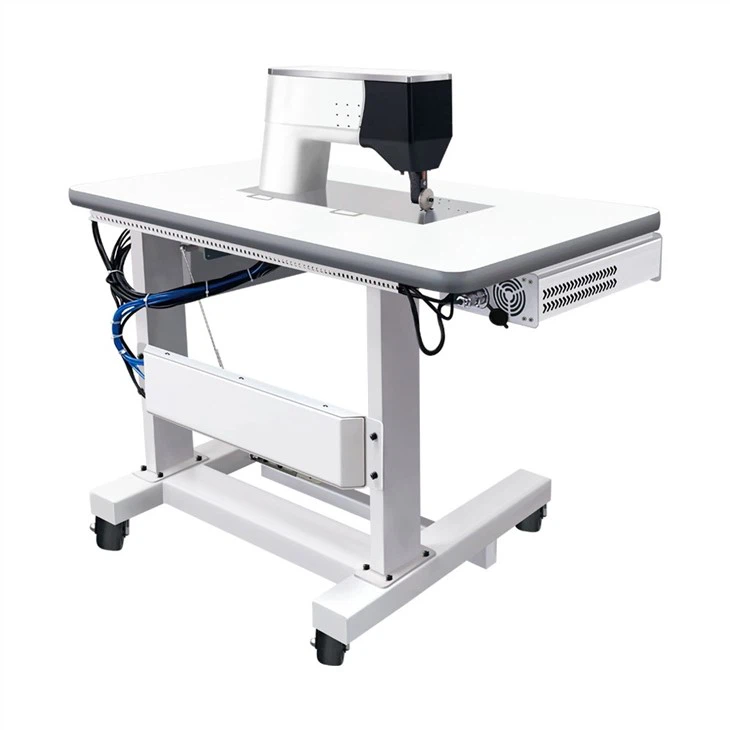

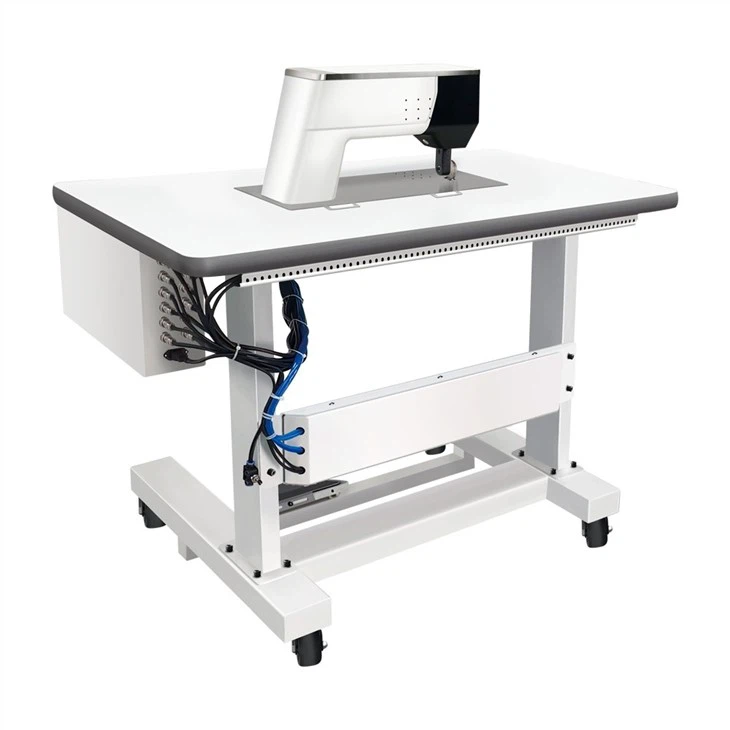

Máquina de costura ultrassônica para vestidos
A máquina de renda ultrassônica X20 é uma máquina de solda ultrassônica inteligente de 35khz. O gerador ultrassônico de acompanhamento inteligente, o transdutor de alto Q e a cabeça da ferramenta resistente ao desgaste são compostos de componentes de núcleo ultrassônico. Não importa se é usado em corte, soldagem e costura, o produto é plano, sem rugas e altamente eficiente. Controle HMI da máquina, personalização de velocidade, armazenamento de dados, ajuste de pressão, diversidade de roda de flores, alarme anormal e outras funções.....
Principais características da máquina de costura ultrassônica para vestidos
1. É adequado para costura sem agulha de tecido de fibra química, tecido não tecido e tecido hot melt, podendo substituir a costura ou soldagem por prensagem.
2. Possui a função de soldagem contínua infinita longa, que é firme, bonita e de alta eficiência de trabalho.
3. Sistema de estrutura multifuncional especialmente projetado, com costura direta, costura giratória, costura rotativa e sobreposição tubular e outras aplicações
Parâmetros de configuração da máquina de renda ultrassônica:
1. A máquina de renda ultrassônica adota chips piezoelétricos importados, com saída forte e estável;
2. Material de liga de aço especial é usado para fazer rodas de flores, e a cabeça de soldagem é resistente ao desgaste e tem uma longa vida útil.
3. Fácil desmontagem e montagem de moldes de flores, ajuste do núcleo excêntrico, flexibilidade, velocidade e alto nivelamento;
4. Velocidade de trabalho rápida, bom efeito do produto e garantia de qualidade
5. Conjunto completo de montagem de componentes importados de alta qualidade, com desempenho estável
Parâmetros da máquina de costura ultrassônica para vestidos
| Modelo | X20 | X20S |
| Frequência ultrassônica | 35KHz | 35KHz |
| Potência ultrassônica | Menor ou igual a 1000W | Menor ou igual a 1000W |
| Gerador ultrassônico | JYD-2700S | JYD-2700S |
| Transdutor ultrassônico | JYD-3035-4P8-TMF | JYD-3035-4P8-TMF |
| Booster ultrassônico | / | / |
| Motor | Motor de passo + redutor400W 2.7A 1.27NM | Motor de passo + redutor400W 2.7A |
| Redutor | Proporção 1:10 | Proporção 1:10 |
| Métodos de trabalho | Radialmente externo | Radialmente externo |
| Largura do corpo | Menor ou igual a 8 mm | Menor ou igual a 8 mm |
| Diâmetro da roda de flores | 45 mm | 45 mm |
| Velocidade máxima | 40m/min | 40m/min |
| Espaço de trabalho | 360 mm * 130 mm | 360 mm * 130 mm |
| Tamanho do corpo da máquina | 500 mm * 125 mm * 265 mm | 500 mm * 125 mm * 265 mm |
| Tamanho da máquina inteira | 1210*600mm*1100mm | 1210 * 600 mm * 1100 mm |
| Fonte de energia | 220 V ± 10% 50-60 Hz | 220 V ± 10% 50-60 Hz |
| Métodos de pacote | Caixa de madeira para exportação | Caixa de madeira para exportação |
| Tamanho do pacote | 1250 mm * 700 mm * 1130 mm | 1250 mm * 700 mm * 1130 mm |
| Peso | 129,3 kg | 129,3 kg |
A máquina de costura ultrassônica para vestidos é composta de gerador ultrassônico, transdutor ultrassônico, corneta ultrassônica, cabeçote de corte ultrassônico, roda de flores, motor, sistema de regulagem de velocidade e transmissão mecânica.
Seu princípio de funcionamento é o seguinte: quando o gerador ultrassônico fornece energia ao transdutor, a vibração do transdutor é amplificada pela amplitude de dois estágios da corneta e da cabeça da ferramenta, e o ultrassom atua no tecido de fibra química termoplástica, tecido não tecido PP, nylon, talon, tecido PE, etc.). Sob a pressão da roda de flores com lâmina, a roda de flores e a cabeça de corte são acionadas pelo motor e pela parte de transmissão mecânica, e giram por meio de padrões de corte e soldagem ultrassônicos para formar uma bela renda. Quando duas peças de tecido de fibra química são usadas, elas podem ser soldadas sob a ação da onda ultrassônica para formar uma sutura sem fio (observe que o tecido de algodão puro e o tecido de seda não podem ser soldados. Eles não têm propriedades de material termoplástico).
Características de funcionamento do cabeçote de soldagem da máquina de costura ultrassônica:
Faixa de frequência da cabeça de soldagem da máquina de costura de renda ultrassônica: 15 KHz - 100 KHz
Material da cabeça de soldagem da máquina de renda ultrassônica: aço de liga, liga de alumínio, liga de titânio, aço inoxidável.
Dureza da cabeça de soldagem do equipamento de costura de renda ultrassônica: grau HRC62 máximo
Meio de trabalho: sólido, líquido, metal líquido, etc.
Tratamento de superfície da cabeça de soldagem da máquina de renda: escurecido, polido, cromado.
Para mais detalhes sobre a máquina de costura ultrassônica para vestidos, não hesite em entrar em contato conosco!
